随着电动汽车的普及，其核心的“三电”系统（电池、电机、电控）日益受到关注。其中，动力电池系统作为整车的能量源泉，其重要性不言而喻。而高压线束与高压部件则是能量安全、高效传输的关键枢纽。本PPT详解将聚焦动力电池系统，深入剖析其相关的高压部件与连接网络。

一、 动力电池系统概览：整车的“心脏”与“油箱”
动力电池系统（Power Battery System, PBS）是纯电动汽车的唯一能量来源，也是插电式混合动力汽车的主要能量来源之一。它并非一个单一的电池，而是一个集电芯、模组、电池管理系统（BMS）、热管理系统、电气与机械结构于一体的复杂总成。其主要功能是存储电能，并根据车辆需求，通过高压配电系统向驱动电机、空调压缩机、PTC加热器等高压部件提供稳定可靠的高压直流电。

二、 高压部件深度剖析：围绕电池的“能量伙伴”
围绕动力电池系统，一系列高压部件协同工作，构成了电动汽车的高压回路。

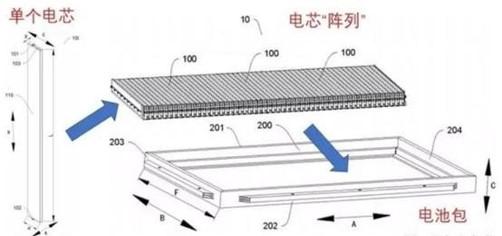

1. 电池包（Pack）：

• 核心构成：由多个电池模组（Module）串联/并联而成，模组则由众多电芯（Cell，如方形、圆柱、软包）组成。

• 关键部件：内部集成了BMS主控单元、电流/电压/温度传感器、保险丝、继电器（接触器）等。

• 安全设计：包含泄压阀、防爆阀、绝缘设计、坚固的壳体结构，以应对热失控、碰撞等极端情况。

1. 电池管理系统（BMS）：

• 系统“大脑”：实时监控电池的电压、电流、温度（SOC/SOH/SOP估算的核心），进行均衡管理，防止过充过放，确保电池工作在安全区间。

• 通讯枢纽：与整车控制器（VCU）、电机控制器等保持高速通讯，上报状态并接收指令。

1. 高压配电盒（PDU/BDU）：

• 能量“调度中心”：通常与电池包紧密相连或集成。内部包含预充电路、主正/负继电器、各分支回路继电器/保险丝。

• 核心功能：负责将电池包输出的高压电安全、合理地分配到电机控制器、车载充电机、空调压缩机、DC-DC转换器等各个高压用电器。

1. 车载充电机（OBC）：

• “加油站员工”：将交流充电桩提供的交流电（AC）转换为直流电（DC），并为电池包充电。是交流充电链路的核心。

1. DC-DC转换器：

• “电压适配器”：将电池包的高压直流电（如400V）转换为低压直流电（12V/24V），为整车低压电气系统（如车灯、音响、控制器）供电，替代传统燃油车的发电机。

三、 高压线束详解：能量传输的“高速公路”
高压线束负责连接上述所有高压部件，构成完整的高压电气回路。其特点是高电压（通常300V-800V及以上）、大电流、高安全性要求。

1. 核心构成：

• 导体：采用多股细铜丝绞合，保证柔韧性与导电能力。

• 绝缘层：采用交联聚乙烯（XLPE）等优质材料，具备优异的耐高电压、耐高温、耐老化性能。

• 屏蔽层：金属编织屏蔽层（如铜丝编织），有效抑制高压系统产生的电磁干扰（EMI），保护低压信号系统。

• 外护套：橙色醒目标识（国际通用警示色），采用耐磨、阻燃、耐腐蚀材料（如TPU）。

1. 关键组件与工艺：

• 连接器：高压接插件，要求具备高防水防尘等级（如IP67/IP6K9K）、高压互锁（HVIL）功能、防误触设计。HVIL通过一个低压信号回路确保高压连接器在带电前已物理连接到位，是重要的安全设计。

• 固定与防护：采用醒目的橙色波纹管、塑料支架或金属扎带固定，避免与车身金属件摩擦，并与底盘保持安全距离。

四、 安全与趋势：从被动防护到主动智能

1. 多重安全防护：

• 电气安全：绝缘电阻监测、漏电保护、继电器粘连检测、高压互锁、等电位连接。

• 物理安全：坚固的电池包壳体、高压线束的机械防护与固定、碰撞后高压自动下电（通过BMS或VCU触发）。

• 热安全：独立的电池热管理系统（液冷/风冷），精确控制电芯温度；线束选用耐高温材料。

1. 技术发展趋势：

• 电压平台升级：从400V迈向800V甚至更高，以提升充电速度与能效，对线束和部件的绝缘、耐压要求更高。

• 集成化设计：出现“多合一”电驱系统，将OBC、DC-DC、PDU、电机控制器等集成，简化高压线束布局。

• 轻量化与新材料：研究铝导线替代部分铜导线，采用更薄壁的绝缘材料，以降低线束重量。

• 智能化管理：BMS与整车网络深度融合，实现更精准的电池状态预测和健康管理；智能线束研究（带传感功能的线束）。

动力电池系统及其关联的高压线束与部件，共同构成了电动汽车高压平台的基础。理解其结构、原理与安全设计，是进行研发、生产、维护乃至安全驾驶的重要前提。随着技术迭代，该系统正朝着更高电压、更高集成度、更高智能与安全性的方向飞速发展。
